Radiate 数据集融合前置：图像和激光雷达的校正，配准，融合
前言
这个数据集在雾天的信息其实很不适合训练网络（静止，长时间的静态，画面统一，可分类物件少）。不过可以测试一下非学习的方法性能效果具体如何。顺便学习一下怎么预处理点云和图像数据。
该数据集的工具包：Github 跳转
工具包内是包含了大量的处理函数（后来才发现），但依然有一些纰漏。重新记录一下。
摄像机与激光雷达的世界坐标校正
坐标转换
首先是坐标转换的公式：
通过 R（旋转矩阵）和 T（平移向量），可以通过以下公式实现坐标转换：
其中， 是传感器坐标系下的点， 是转换到世界坐标系后的点。
但是要注意的是，这个数据集里的 R 矩阵是 1x3 的格式。换言之不是传统的旋转矩阵而是欧拉角。需要做进一步的运算。
def RX(self, LidarToCamR):
thetaX = np.deg2rad(LidarToCamR[0])
Rx = np.array([[1, 0, 0],
[0, np.cos(thetaX), -np.sin(thetaX)],
[0, np.sin(thetaX), np.cos(thetaX)]]).astype(np.float32)
return Rx
def RY(self, LidarToCamR):
thetaY = np.deg2rad(LidarToCamR[1])
Ry = np.array([[np.cos(thetaY), 0, np.sin(thetaY)],
[0, 1, 0],
[-np.sin(thetaY), 0, np.cos(thetaY)]])
return Ry
def RZ(self, LidarToCamR):
thetaZ = np.deg2rad(LidarToCamR[2])
Rz = np.array([[np.cos(thetaZ), -np.sin(thetaZ), 0],
[np.sin(thetaZ), np.cos(thetaZ), 0],
[0, 0, 1]]).astype(np.float32)
return Rz
def transform(self, LidarToCamR, LidarToCamT):
Rx = self.RX(LidarToCamR)
Ry = self.RY(LidarToCamR)
Rz = self.RZ(LidarToCamR)
R = np.array([[1, 0, 0],
[0, 0, 1],
[0, -1, 0]]).astype(np.float32)
R = np.matmul(R, np.matmul(Rx, np.matmul(Ry, Rz)))
return Rps：欧拉角的运算尤其要注意顺序
如何把某一个传感器的数据导入到另一个坐标系
坐标转换： 根据雷达或激光雷达的校准参数，将它们的点云数据转换到相机坐标系或世界坐标系。此外为了方便运算可以直接使用变换矩阵 T （4*4）。当然如果想一部到位的话，也可以直接构建两个坐标系下的坐标转换的旋转矩阵。
这里举把激光雷达投影到图像坐标系的例子。
将摄像头坐标系下的点投影到图像平面： 使用上面的投影函数，将三维点投影到二维图像坐标系，获取相机图像中的像素位置。
将所有传感器的坐标转换到同一世界坐标系： 使用相机、激光雷达和雷达之间的转换矩阵和偏移量（例如立体校准参数、相机与雷达之间的转换）来将所有数据映射到世界坐标系中。
这样，就可以在同一个坐标系中进行数据融合，从而实现更精确的传感器数据集成。
此事在官方的转换文件当中亦有记载：
self.LidarToLeftT = self.LidarT - self.LeftT
self.LidarToRightT = self.LidarT - self.RightT
self.LidarToLeftR = self.LidarR - self.LeftR
self.LidarToRightR = self.LidarR - self.RightR投影到像素坐标系下
相机内参的意义
数据集的相机参数中，包括 焦距（fx, fy） 和 主点（cx, cy） 等参数，这些是典型的相机内参，用于描述相机的投影特性。以下是每个参数的含义：
焦距（fx, fy）：焦距是相机镜头的关键特性，它决定了相机对景物的放大程度。
fx是相机在水平轴上的焦距，fy是在垂直轴上的焦距。它们通常与相机的像素大小相关，并通过内参矩阵进行表示。主点（cx, cy）：主点是图像坐标系中的光轴与图像平面交点的位置。通常，主点位于图像的中心，表示相机成像的参考点。
cx是水平坐标，cy是垂直坐标。通常，主点的坐标应该接近图像的中心，但它可以偏移。畸变系数（k1, k2, k3, p1, p2）：这些参数用于描述相机镜头的畸变，主要有径向畸变（k1, k2, k3）和切向畸变（p1, p2）。它们的作用是纠正镜头引起的几何变形，特别是在广角镜头中。
分辨率（res）：相机的分辨率表示图像的宽度和高度，即图像的像素数量。
投影
在多传感器融合中，通常需要将不同传感器（例如摄像头、激光雷达、雷达等）的数据转换到同一个坐标系。可以使用相机的内参来将三维世界坐标点投影到二维图像坐标系，并将它们映射到相同的世界坐标系中。
投影过程可以通过相机内参矩阵进行，以下是具体步骤：
- 相机坐标系到像素坐标系的转换：
其中 和 是图像坐标系中的像素坐标， 是三维空间中的点。
- 畸变校正： 对投影结果进行畸变校正。
具体公式懒得写了，以前搞cv都常考的畸变公式。但是opencv一行代码封装的事情：
def camera_2d_calibration(img, cam_mat, k1, k2, p1, p2):
"""
对相机图像进行二维校正。
:type img: np.array
:param img: 相机图像
:type cam_mat: np.array
:param cam_mat: 相机内参矩阵
:type k1: float
:param k1: 相机畸变参数k1
:type k2: float
:param k2: 相机畸变参数k2
:type p1: float
:param p1: 相机畸变参数p1
:type p2: float
:param p2: 相机畸变参数p2
:rtype: np.array
:return: 返回校正之后的相机图像
"""
h, w = img.shape[:2]
map1, map2 = cv2.initUndistortRectifyMap(cam_mat, np.array([k1, k2, p1, p2, 0]), None, None, (w,h), cv2.CV_32FC1)
dst = cv2.remap(img, map1, map2, cv2.INTER_LINEAR)
return dst不过畸变要注意的是，图像本身是有镜头的畸变的，而投影（小孔成像）的方法得到的变换后的点云投影是标准的成像投影。
换言之，要给raw图像做畸变的矫正，而激光雷达的点云数据投影之后基本上不用这一步的处理（？或者反处理？后续再调研研究。

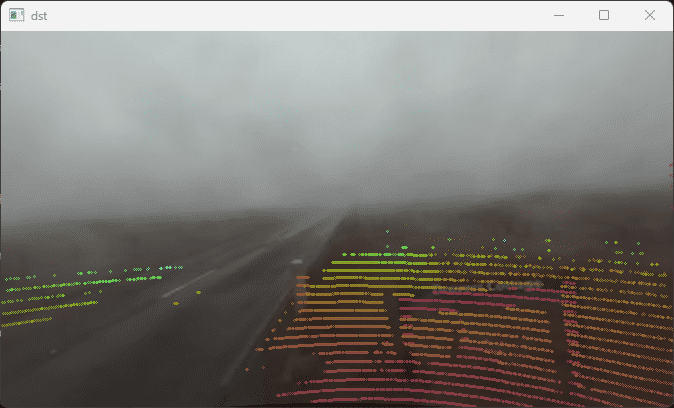

最后就是投影的效果：这边用颜色渐变来反应深度信息
测试代码（需要包括工具包的calibration，raidiate两个文件）
import numpy as np
import matplotlib.pyplot as plt
import yaml,csv
import cv2
import calibration as calb
import radiate as rad
def project_lidar2img(img, lidar, lidar_extrinsics, cam_intrinsic, color_mode='same'):
"""
Method to project the lidar into the camera
:type img: np.array
:param img: image with shape HxWx3
:type lidar: np.array
:param lidar: lidar point cloud with shape Nx5 (x,y,z,intensity,ring)
:type lidar_extrinsics: np.array
:param lidar_extrinsics: 4x4 matrix with lidar extrinsic parameters (Rotation
and translations)
:type cam_intrinsic: np.array
:param cam_intrinsic: 3x3 matrix with camera intrinsic parameters in the form
[[fx 0 cx],
[0 fx cy],
[0 0 1]]
:type color_mode: string
:param color_mode: what type of information is going to be representend in the lidar image
options: 'same' always constant color. 'pseudo_distance': uses a color map to create a psedo
color which refers to the distance. 'distance' creates an image with the actual distance as float
:rtype: np.array
:return: returns the projected lidar into the respective camera with the same size as the camera
"""
fx = cam_intrinsic[0, 0]
fy = cam_intrinsic[1, 1]
cx = cam_intrinsic[0, 2]
cy = cam_intrinsic[1, 2]
im_lidar = np.zeros_like(img)
lidar_points = lidar[:, :3].T
R = lidar_extrinsics[:3, :3]
lidar_points = np.matmul(R, lidar_points).T
lidar_points += lidar_extrinsics[:3, 3]
for i in range(lidar.shape[0]):
if (lidar_points[i, 2] > 0 and lidar_points[i, 2] < 80):
xx = int(((lidar_points[i, 0] * fx) / lidar_points[i, 2]) + cx)
yy = int(((lidar_points[i, 1] * fy) / lidar_points[i, 2]) + cy)
if (xx > 0 and xx < img.shape[1] and yy > 0 and yy < img.shape[0]):
if color_mode == 'same':
im_lidar = cv2.circle(
im_lidar, (xx, yy), 1, color=(0, 255, 0))
elif color_mode == 'pseudo_distance':
dist = np.sqrt(lidar_points[i, 0] * lidar_points[i, 0] +
lidar_points[i, 1] * lidar_points[i, 1] +
lidar_points[i, 2] * lidar_points[i, 2])
norm_dist = np.array(
[(dist / 20) * 255]).astype(np.uint8)
cc = np.array(plt.get_cmap('viridis')(norm_dist)) * 255
im_lidar = cv2.circle(
im_lidar, (xx, yy), 1, color=cc[0][:3])
elif color_mode == 'distance':
dist = np.sqrt(lidar_points[i, 0] * lidar_points[i, 0] +
lidar_points[i, 1] * lidar_points[i, 1] +
lidar_points[i, 2] * lidar_points[i, 2])
im_lidar[yy, xx] = dist
return im_lidar
def camera_2d_calibration(img, cam_mat, k1, k2, p1, p2):
"""
对相机图像进行二维校正。
:type img: np.array
:param img: 相机图像
:type cam_mat: np.array
:param cam_mat: 相机内参矩阵
:type k1: float
:param k1: 相机畸变参数k1
:type k2: float
:param k2: 相机畸变参数k2
:type p1: float
:param p1: 相机畸变参数p1
:type p2: float
:param p2: 相机畸变参数p2
:rtype: np.array
:return: 返回校正之后的相机图像
"""
h, w = img.shape[:2]
map1, map2 = cv2.initUndistortRectifyMap(cam_mat, np.array([k1, k2, p1, p2, 0]), None, None, (w,h), cv2.CV_32FC1)
dst = cv2.remap(img, map1, map2, cv2.INTER_LINEAR)
return dst
def merge_images(background, overlay):
"""
合并两个图像，一个作为背景，另一个图像黑色部分去除，其余部分覆盖到背景图上。
:type background: np.array
:param background: 背景图像
:type overlay: np.array
:param overlay: 要覆盖到背景上的图像
:rtype: np.array
:return: 返回合并后的图像
"""
# 创建一个与背景图像相同的图像
merged_image = background.copy()
# 找到覆盖图像中非黑色的部分
overlay_indices = np.where(overlay != 0)
# 将覆盖图像的非黑色部分覆盖到背景图像上
merged_image[overlay_indices] = overlay[overlay_indices]
return merged_image
def project_to_camera_image(point_cloud, T, K):
point_cloud_1 = np.hstack((point_cloud, np.ones((point_cloud.shape[0],1))))
point_cloud_1 = np.dot(T, point_cloud_1.T).T
point_xyz = point_cloud_1[:, :3]
point_distance = np.linalg.norm(point_xyz, axis=1)
# 将3D点云投影到相机图像上
point_xyz = np.dot(K, point_xyz.T).T
point_xyz = point_xyz / point_xyz[:, 2].reshape(-1, 1)
return np.column_stack((point_xyz[:,:2].reshape(-1, 2), point_distance))
# 读取CSV文件中的点云数据
def read_point_cloud_from_csv(file_path):
"""
读取CSV文件中的点云数据。
参数：
file_path (str): CSV文件的路径。
返回：
tuple: 包含坐标和强度数据的元组 (xyz, intensity)。
"""
xyz = []
intensity = []
channel = []
with open(file_path, 'r') as file:
reader = csv.reader(file)
for row in reader:
if len(row) >= 5:
x, y, z = float(row[0]), float(row[1]), float(row[2])
i = float(row[3])
c = int(row[4])
xyz.append([x, y, z])
intensity.append(i)
channel.append(c)
return np.array(xyz), np.array(intensity), np.array(channel)
# 示例用法
if __name__ == "__main__":
file_path = 'D:\development\SLAM\Dehaze\pythonProject\data\default-calib.yaml'
data_path = 'E:\BaiduNetdiskDownload/radiate/fog_8_0/velo_lidar/001784.csv'
img_path = 'E:\BaiduNetdiskDownload/radiate/fog_8_0/zed_left/001784.png'
lidar_points, intensity, channel = read_point_cloud_from_csv(data_path)
# 相机内参
with open(file_path, 'r') as file:
calib_data = yaml.safe_load(file)
repost = calb.Calibration(calib_data)
radi = rad.Sequence('E:\BaiduNetdiskDownload/radiate/fog_8_0', 'D:\development\SLAM\Dehaze\pythonProject\data\config.yaml')
# dst = radi.project_lidar(np.column_stack([lidar_points, intensity, channel]), repost.LidarToLeft, repost.left_cam_mat, color_mode='same')
fst = cv2.imread(img_path)
dst = project_lidar2img(fst, np.column_stack([lidar_points, intensity, channel]), repost.LidarToLeft, repost.left_cam_mat, color_mode='pseudo_distance')
cv2.imshow('dst', dst)
cv2.waitKey(0)
fst = camera_2d_calibration(fst, repost.left_cam_mat, repost.left_cam_dist[0], repost.left_cam_dist[1], repost.left_cam_dist[2], repost.left_cam_dist[3])
cv2.imshow('fst', fst)
cv2.waitKey(0)
dst = merge_images(fst,dst)
# 转换点云
# world_points = project_to_camera_image(lidar_points, repost.LidarToLeft, repost.left_cam_mat)
# dst = extract_colors_from_image(world_points, cv2.imread('E:/BaiduNetdiskDownload/radiate/fog_8_0/zed_left/001784.png'))
cv2.imshow('dst', dst)
cv2.waitKey(0)利用深度信息去噪
利用一些光的散射公式可以解决雨雾的一些去噪问题。
滤波
主要思想是导向滤波：这边有一个很好的参考博客码上：
详解——导向滤波(Guided Filter)和快速导向滤波
不过要额外拆解的是，点云的投影是离散的数据。
去雾实践
深度信息的融合
这边主要还是考虑3D点的信息为主。首先要解决的第一步是图像生成点的问题。
