去雾block:暗通道先验法和大气散射模型
Single Image Haze Removal Using Dark Channel Prior
工作简述
何神的第一篇经典。具体工作如下图所示。开创暗通道先验来做图像去雾的工作。直接进入方法解析部分。
方法论
计算机大气透射模型
在计算机视觉和计算机图形学中,广泛用于描述雾霾图像形成的模型如下:
其中 是观测到的强度, 是场景辐射亮度, 是全局大气光, 是描述未散射并到达相机的光部分的介质透射率。
去雾的目标是从 中恢复 、 和 。方程(1)右侧的第一项 称为直接衰减 [16],第二项 称为空气光 [6, 16]。直接衰减描述了场景辐射及其在介质中的衰减,而空气光则由先前散射的光产生并导致场景颜色的变化。当大气均匀时,透射率t可表示为:
其中 是大气的散射系数。它表明场景辐射亮度随着场景深度 呈指数衰减。
简而言之,目标是从 中恢复 。而根据这个方程而言,我们需要估算 和 。
暗通道先验

其中 是 的颜色通道, 是以 为中心的局部补丁。我们的观察表明,如果 是无雾的室外图像,则除天空区域外, 的强度较低且趋于零。我们将 称为 的暗通道,并将上述统计观察或知识称为暗通道先验.
暗通道中的低强度主要是由于三个因素造成的:
a) 阴影。例如,城市景观图像中汽车、建筑物和窗户内部的阴影,或者风景图像中树叶、树木和岩石的阴影;
b) 彩色物体或表面。例如,任何颜色通道中缺乏颜色的任何物体(例如,绿草/树木/植物、红色或黄色花/叶以及蓝色水面)将导致暗通道中的值较低;
c) 深色物体或表面。例如,深色的树干和石头。由于自然的户外图像通常充满阴影且色彩丰富,因此这些图像的暗通道非常暗!
即,对于一般的正常图像而言,rgb空间总有一个通道有较低的值(且趋近为0)(除了白色的天空)。根据这个来估算暗通道先验,进一步估算大气的透过率 。
根据暗通道先验还原图像

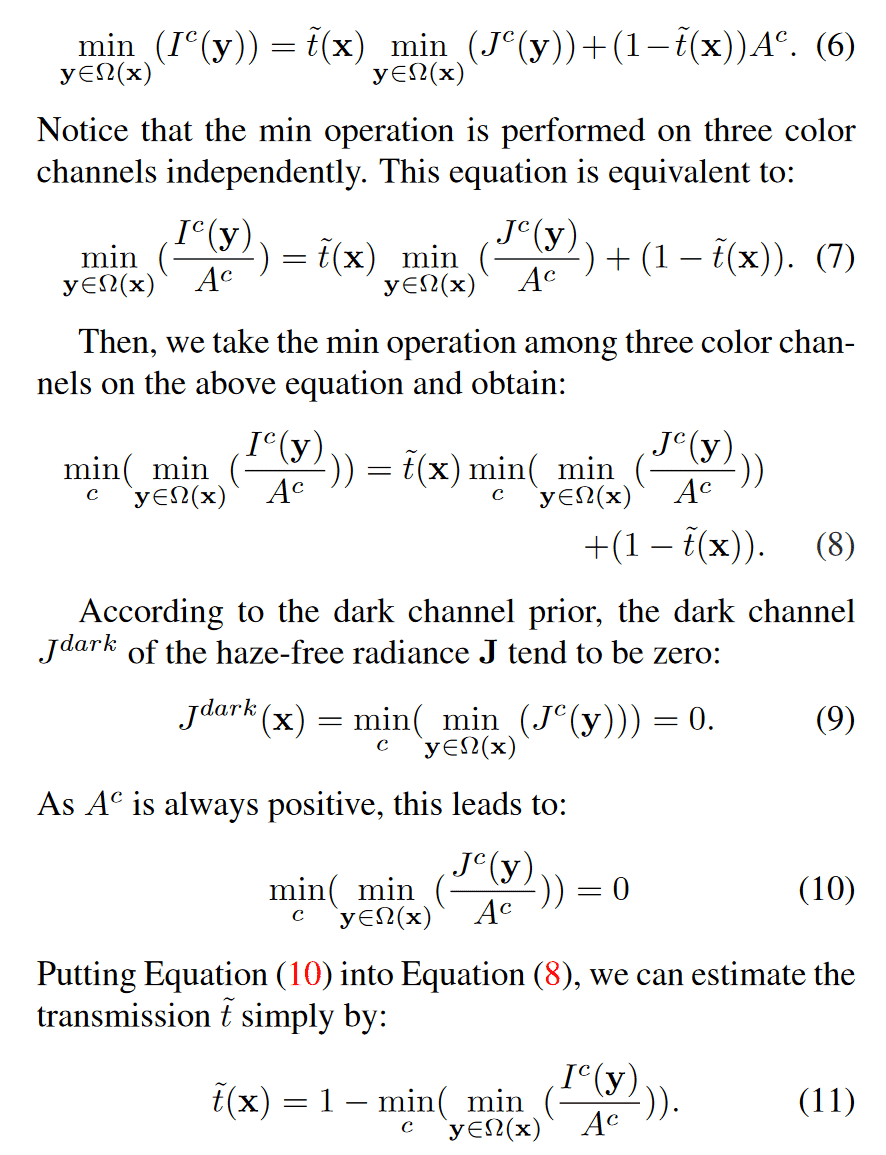

这里,首先假设给定大气光 。后面再额外介绍一种自动估计大气光的方法。我们进一步假设局部贴片 中的传输是恒定的。我们将补丁的传输表示为 。对前置的雾霾成像方程进行局部补丁中的min运算,我们有:

这样得到了传输补丁 的估计。然后对于前面的天空区域,虽然不适用暗通道先验,但是天空成分和大气散射光一致,即天空的颜色通常与雾霾图像中的大气光 非常相似。由于天空无限大并且透射率往往为零,因此上面的等式(11)可以很好地处理天空区域和非天空区域。不需要事先分离天空区域。

实际上,即使在晴天,大气中也并非完全没有任何颗粒。所以,当我们看远处的物体时,雾霾仍然存在。此外,雾霾的存在是人类感知深度的基本线索[3, 13]。这种现象称为空中透视(怎么和画画时候要考虑的一样)。如果彻底去除雾气,图像可能会显得不自然,并且可能会失去深度感。因此,我们可以通过在方程(11)中引入一个常数参数 ω (0<ω≤1) 来选择为远处的物体保留非常少量的雾度:

它相当不错,但包含一些块效应,因为补丁中的透射率并不总是恒定的。(也就是透射率的图比较粗糙) 在下一小节中,我们使用soft matting方法细化该贴图。
而对这个估算的解释也很简单。即在一个区域(卷积核)内的像素的颜色通道中最低的颜色空间除以大气散射光 在被1相减即得到估算的大气透过率t。
soft matting

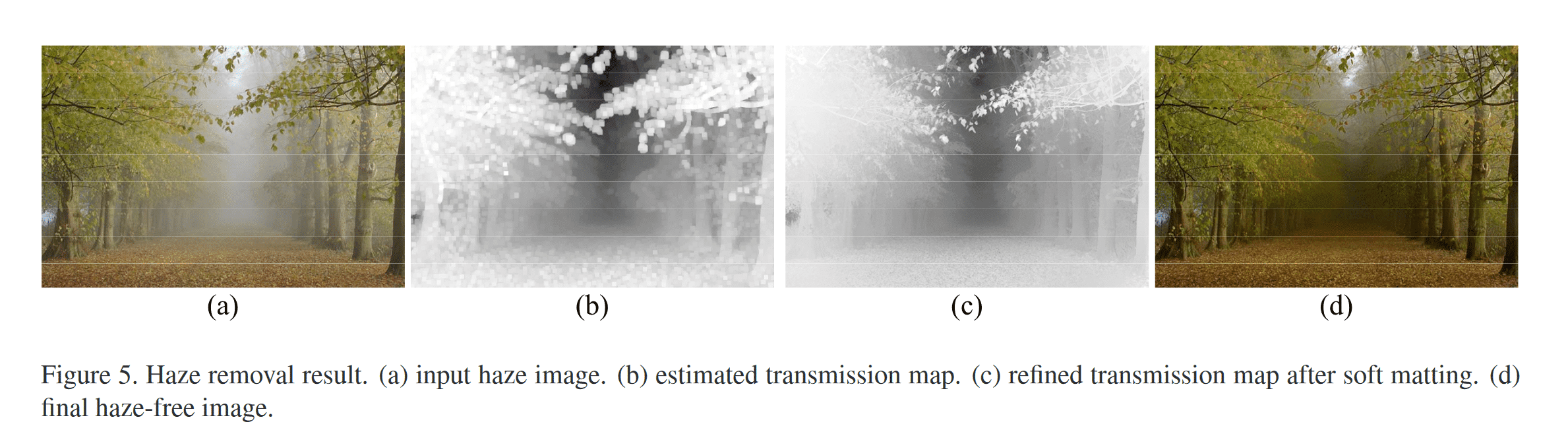

这里的b图像可以看出估计的传输图是相当粗糙的,想得到更加精细的去雾图像,则需要进一步处理。

该方法在前置的方法上进一步修正得到更好的估算t,其缺点是速度特别慢,不适用在实时场合,2011年,又提出可以使用导向滤波的方式来获得更细腻的结果,这个方法的运算主要集中在方框滤波(均值滤波),而这种操作在opencv或者其他的图像库中都有快速算法。可以考虑使用

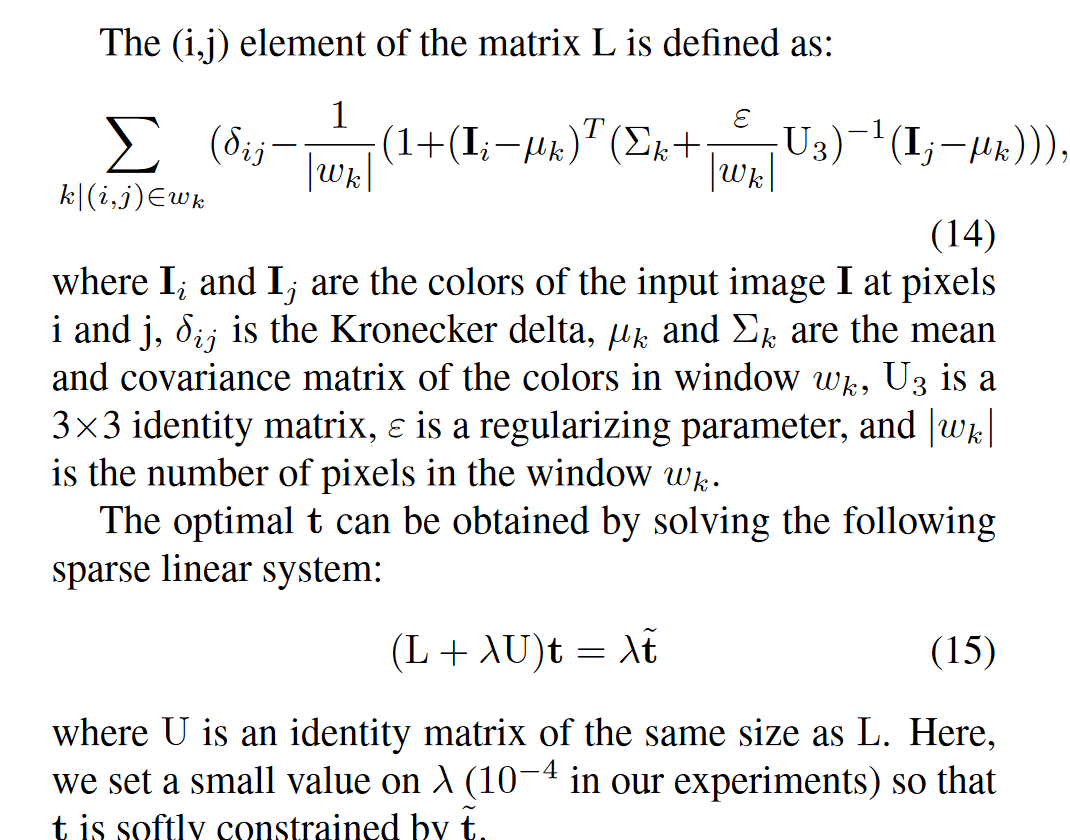

首先,把精细化任务改为最小化如下误差方程:
其中 是Levin[7]提出的Matting Laplacian矩阵, 是正则化参数。第一项是平滑项,第二项是数据项。

后续描述如上图所示,不赘述思想,是Levin的软抠图方法。
图像恢复
得到了精细的大气透过率图片之后,最后根据公式,得到下面的图像恢复方程。
其中, 的典型值是0.1
大气光的估计
关于A的估计,过去的方法主要是取图像当中最亮的点。当然这样会带来一个问题:被白色的建筑物和一些白色汽车的反光给标记上。
而何神继续使用暗通道来改进大气光估计:
首先选取暗通道中最亮的 0.1% 像素。这些像素是最不透明的。在这些像素中,选择输入图像I中强度最高的像素作为大气光。

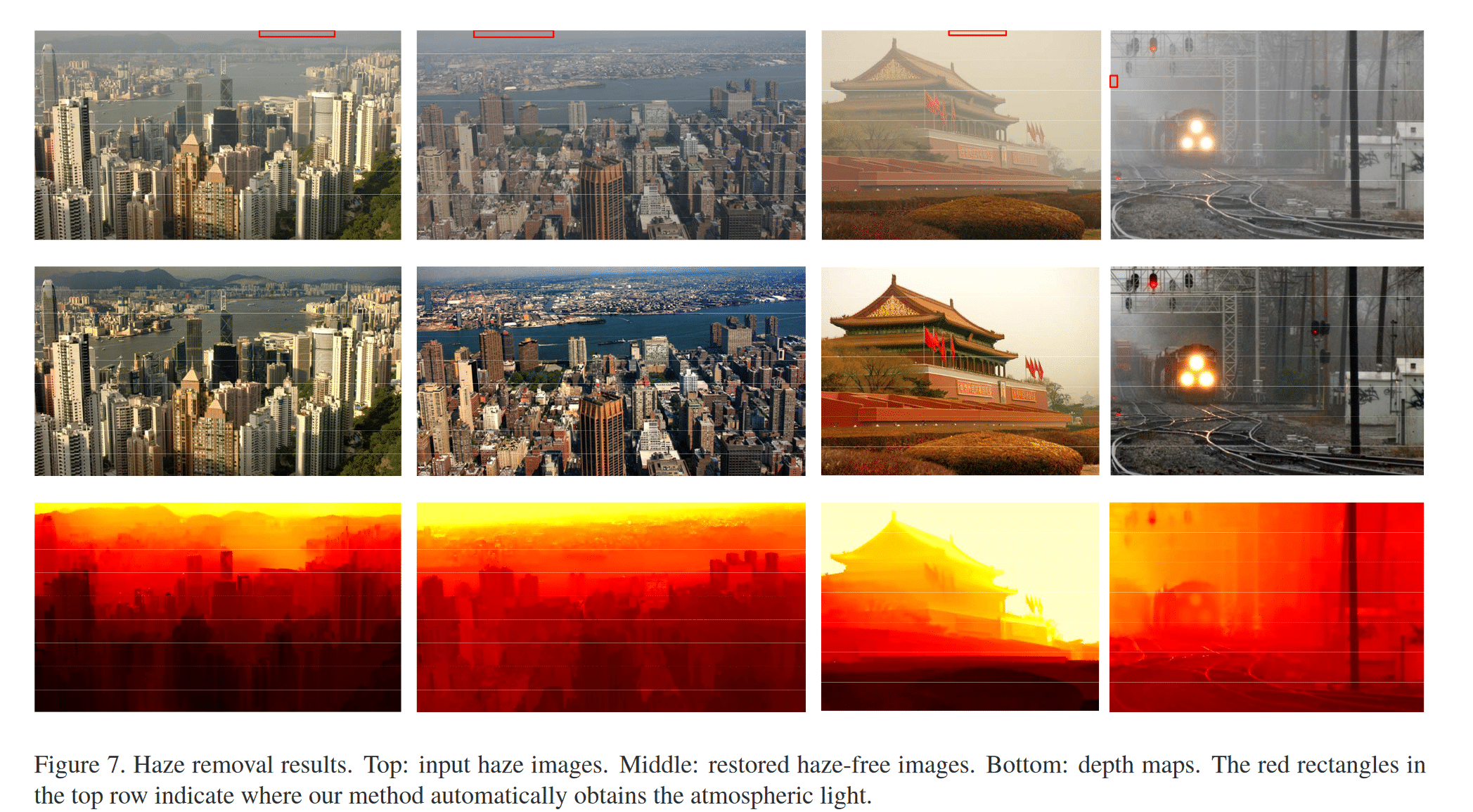

如图中的红色框框就是选取出来暗通道图像当中最亮的部分。基本上可以定位到大气当中。
实验讨论
对于何神的分析,这边还需要进一步的实验讨论。复现其代码看看效果:
参考博客:暗通道去雾算法原理及实现
首先参考这个博客内的第二个代码,对每一步有相当详细的函数封装:(这边我再加入一些注释)——
import cv2
import math
import numpy as np
# 暗通道先验(输入原图像和卷积核的大小)
def DarkChannel(im,sz):
b,g,r = cv2.split(im) # 颜色通道拆分
dc = cv2.min(cv2.min(r,g),b) # 寻找通道中的最小值
# 设置一个矩形卷积核
kernel = cv2.getStructuringElement(cv2.MORPH_RECT,(sz,sz))
dark = cv2.erode(dc,kernel) # 腐蚀,(类似最小值滤波的过程(即一个补丁内取最小的rgb值))
return dark # 返回暗通道图片(单通道的图)
# 估计大气光(输入原图像)
def AtmLight(im,dark):
[h,w] = im.shape[:2]
imsz = h*w # 求全局像素个数(图像大小)
numpx = int(max(math.floor(imsz/1000),1)) # 前千分之一的暗通道像素数量(不低于1)
darkvec = dark.reshape(imsz) # 暗通道图片拉直为向量
imvec = im.reshape(imsz,3) # 原图像转为3颜色通道的,像素拉直
indices = darkvec.argsort() # 返回暗通道从小到大的索引值
indices = indices[imsz-numpx::] # 选择暗通道图像值最大(最亮,透射率最低)的部分
atmsum = np.zeros([1,3])
for ind in range(1,numpx):
atmsum = atmsum + imvec[indices[ind]] # 前千分之一的像素值求和
A = atmsum / numpx # 取平均值,得到大气光
return A
# 得到大气透过率估计值(纯公式,见上面)
def TransmissionEstimate(im,A,sz):
omega = 0.95
im3 = np.empty(im.shape,im.dtype)
for ind in range(0,3):
im3[:,:,ind] = im[:,:,ind]/A[0,ind]
transmission = 1 - omega*DarkChannel(im3,sz)
return transmission
# 使用导向滤波的方式来获得更细腻的结果,这个方法的运算主要集中在方框滤波(均值滤波)
# 传入原灰度图,大气传输率图像(待滤波),窗口滤波核大小,极小值(防止除以0)
def Guidedfilter(im,p,r,eps):
# 计算im,p的均值
mean_I = cv2.boxFilter(im,cv2.CV_64F,(r,r))
mean_p = cv2.boxFilter(p, cv2.CV_64F,(r,r))
# 计算乘积的均值,进一步得到协方差
mean_Ip = cv2.boxFilter(im*p,cv2.CV_64F,(r,r))
cov_Ip = mean_Ip - mean_I*mean_p
# 计算im的平方均值,进一步得到方差
mean_II = cv2.boxFilter(im*im,cv2.CV_64F,(r,r))
var_I = mean_II - mean_I*mean_I
# 使用协方差和方差计算线性系数a和b
a = cov_Ip/(var_I + eps)
b = mean_p - a*mean_I
# 对a和b均值滤波
mean_a = cv2.boxFilter(a,cv2.CV_64F,(r,r))
mean_b = cv2.boxFilter(b,cv2.CV_64F,(r,r))
return mean_a*im + mean_b
def TransmissionRefine(im,et):
# 转化为灰度图
gray = cv2.cvtColor(im,cv2.COLOR_BGR2GRAY)
gray = np.float64(gray)/255
r = 60
eps = 0.0001
# 得到精修的大气传输率图
return Guidedfilter(gray,et,r,eps)
# tx 保留一部分大气模糊(体现图像的深度)
def Recover(im,t,A,tx = 0.1):
res = np.empty(im.shape,im.dtype)
t = cv2.max(t,tx)
for ind in range(0,3):
res[:,:,ind] = (im[:,:,ind]-A[0,ind])/t + A[0,ind]
return res
if __name__ == '__main__':
fn = './image/15.png'
src = cv2.imread(fn)
# 先化为[0,1]的空间(转化为小数方便运算)
I = src.astype('float64')/255
dark = DarkChannel(I,7)
A = AtmLight(I,dark)
te = TransmissionEstimate(I,A,15)
# 下面的这个操作是对t的矫正(比较耗时)
t = TransmissionRefine(src,te)
J = Recover(I,t,A,0.1)
cv2.imshow('J',J)
cv2.waitKey()关于实际的效果对比:

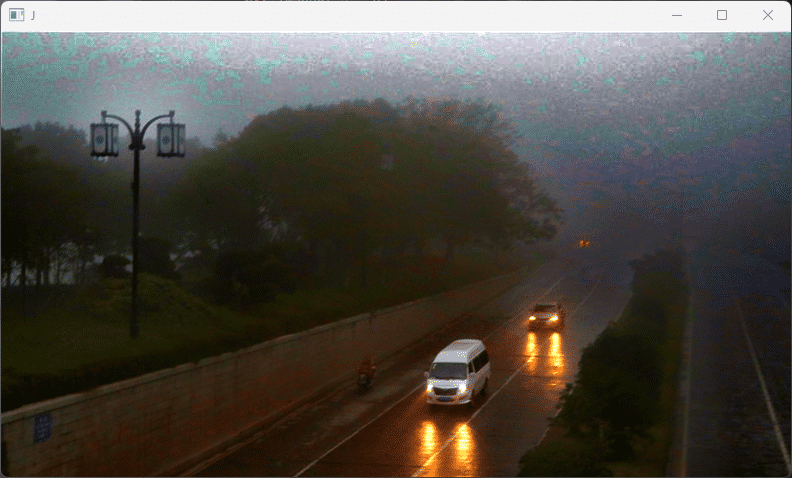

首先是原图和正常的处理(随便扒了一个网图):

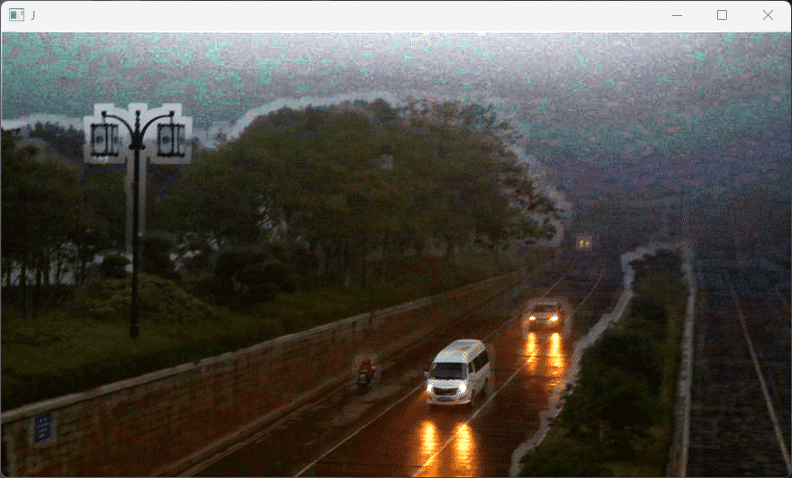

然后按照其11年提出的方法做的t值的矫正删除之后:

可以看见,暗通道先验主要起到的是一个对T的估计作用,而后续的soft matting起到关键的精修(当然这里选择的是其后续提出的更加高效的算法)

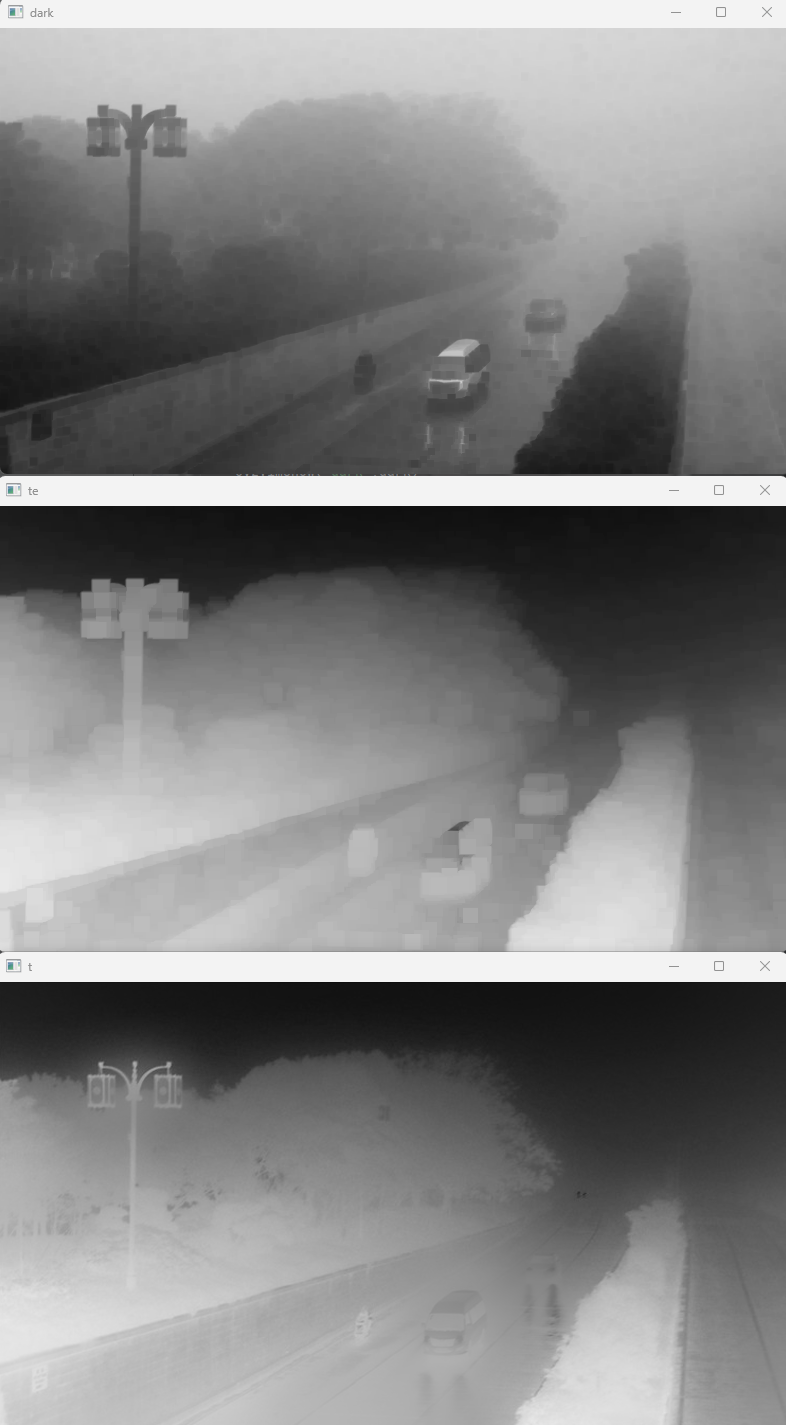

然后一整套流程处理的各个图片如下:

而耗时来说,11年用导向滤波改进的soft matting耗时不比暗通道估计耗时长(实际上是更短),在python下测试的情况是0.017s。是一种比较良好的方法(实时且效果良好)
大气散射模型
题外话,关于暗通道的方法,额外关注一下实际的大气光学散射公式,思考改进的空间。
1. 米氏散射模型
米氏散射模型用于描述光在大气中与中等大小颗粒(如雾霾中的水滴、灰尘等)发生的散射现象。该模型的散射强度依赖于激光的波长和颗粒的大小。
1.1 散射强度公式
米氏散射的散射强度通常由以下公式描述:
其中:
k = 是激光的波数, 为激光波长(905 nm)。
是米氏散射的散射幅度。
和 是散射角度。
是颗粒的散射相函数,依赖于颗粒的形状和光的传播方向。
是单位固体角内的散射强度。
1.2 计算步骤
- 计算光的传播方向和粒子散射的方向:确定入射激光与颗粒相互作用的角度。
- 选择适当的散射函数:根据粒子的大小、形状、折射率等选择合适的散射函数 。
- 数值解算:由于米氏散射涉及到复杂的积分运算,通常使用数值方法(例如,有限差分法、有限元法)来求解散射强度。
1.3 相关计算工具
- 常用的计算工具包括MiePlot(专门用于米氏散射计算)或MATLAB中的散射模型库。
2. 吸收模型(Beer-Lambert定律)
吸收模型基于Beer-Lambert定律,用于描述激光光束在大气中传播时的衰减情况。
2.1 Beer-Lambert定律
Beer-Lambert定律的基本形式为: 其中:
- 是距离源点为 的位置处的光强。
- 是初始光强。
- 是吸收系数,描述了大气中材料对激光的吸收程度。它通常与大气的粒子浓度和激光波长有关。
- 是光束传播的距离。
2.2 吸收系数的计算
吸收系数 可通过以下方式近似: 其中:
- 是激光与颗粒或分子相互作用的有效吸收截面(与粒子的种类和大小有关)。
- 是大气中颗粒的浓度。
2.3 计算步骤
- 测定吸收系数:基于大气中颗粒的类型(如水蒸气、烟雾颗粒等)和浓度来估算吸收系数 。
- 根据传播距离进行衰减计算:利用Beer-Lambert定律计算光强在不同传播距离下的变化。
2.4 相关计算工具
- 吸收系数的计算可以使用MODTRAN(Moderate Resolution Atmospheric Transmission)等大气传输模型工具来进行。
- 对于更简单的场景,也可以通过文献中的标准吸收系数数据来进行近似计算。
总结与解决方法
- 米氏散射模型:适用于雾霾中粒子大小与激光波长接近的情况,通常通过数值方法计算散射强度。可以借助现有的工具(如MiePlot)来进行计算。
- 吸收模型:利用Beer-Lambert定律描述光强随着传播距离的衰减。在复杂场景下,吸收系数可以通过实验或大气模型(如MODTRAN)获得。
